Guía definitiva para accesorios soldados a tope: todo lo que necesita saber

¿Qué son los accesorios de tubería soldados a tope?

Accesorios de tubería para soldar a tope son componentes que se utilizan para conectar, redirigir o terminar secciones de tubería dentro de un sistema de tuberías soldándolas directamente a los extremos de la tubería, creando una unión permanente y resistente a fugas. A diferencia de los accesorios para soldar roscados o encastrados, los accesorios para soldar a tope están biselados en los bordes para permitir que el soldador fusione el accesorio y la tubería en una única soldadura continua, lo que da como resultado una superficie interna lisa con una mínima interrupción del flujo.

Este método de conexión es ampliamente utilizado en aplicaciones industriales de alta presión y alta temperatura, incluidos oleoductos y gasoductos, instalaciones de generación de energía y plantas de procesamiento químico, donde la integridad de la unión en condiciones extremas no es negociable. Debido a que la soldadura en sí misma se convierte en parte de la estructura de la tubería en lugar de una conexión mecánica separada, los accesorios soldados a tope generalmente ofrecen resistencia y confiabilidad superiores en comparación con métodos de unión alternativos.

Tipos comunes de accesorios para soldar a tope

Los accesorios para soldar a tope vienen en varias formas estandarizadas, cada una diseñada para cumplir una función específica dentro de un diseño de tubería. Comprender estos tipos ayuda a los ingenieros y equipos de adquisiciones a especificar el componente correcto para cada aplicación.

Codos

Codos change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Camisetas

Camisetas allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reductores

Reductores connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

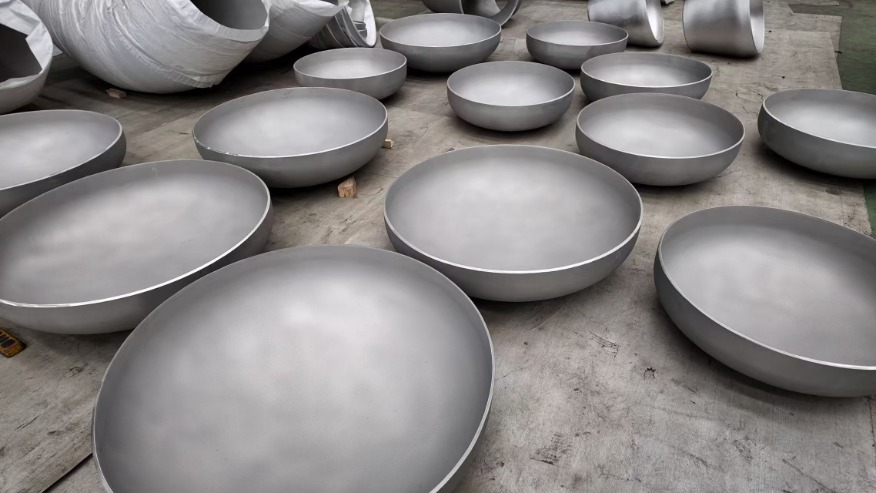

Gorras

Gorras are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materialeses utilizados en la fabricación de accesorios soldados a tope

La selección de materiales afecta significativamente el rendimiento, el costo y la idoneidad de la aplicación de los accesorios soldados a tope. La siguiente tabla describe los materiales comunes y sus casos de uso típicos dentro de los sistemas de tuberías industriales.

Comprensión del espesor de la pared y las clasificaciones de programación

Los accesorios para soldar a tope se fabrican para coincidir con programas de tubería específicos, que indican el espesor de la pared del accesorio en relación con su diámetro exterior. Los programas comunes incluyen el Programa 10, 40 y 80, y los números de programa más altos indican paredes más gruesas capaces de soportar una mayor presión interna. Seleccionar el programa correcto es fundamental, ya que el espesor de pared no coincidente entre el accesorio y la tubería de conexión puede crear puntos débiles en la junta soldada, comprometiendo la integridad general del sistema.

Los ingenieros generalmente calculan las clasificaciones requeridas en función de la presión de operación del sistema, la temperatura y las propiedades mecánicas del material específico, a menudo haciendo referencia a estándares como ASME B16.9, que rige los requisitos dimensionales y de tolerancia para accesorios de soldadura a tope fabricados en fábrica.

Ventajas clave de los accesorios soldados a tope sobre otros tipos de conexión

Los accesorios para soldar a tope ofrecen varias ventajas prácticas que los convierten en la opción preferida para aplicaciones industriales exigentes en comparación con las alternativas roscadas o bridadas.

• Resistencia superior de la unión debido a la conexión completamente fusionada entre el accesorio y la tubería.
• Riesgo reducido de fugas en comparación con las conexiones roscadas, que pueden aflojarse debido a vibraciones o ciclos térmicos.
• Orificio interno liso que minimiza la turbulencia y la caída de presión en el accesorio.
• Más adecuado para sistemas de alta temperatura y alta presión donde las juntas mecánicas pueden fallar.
• Menores requisitos de mantenimiento a largo plazo una vez soldado e inspeccionado correctamente.

Consideraciones de instalación y control de calidad

La instalación adecuada de accesorios para soldar a tope requiere soldadores capacitados y una atención cuidadosa a la preparación de las juntas, incluido el biselado y la alineación precisos antes de comenzar la soldadura. Cualquier desalineación o espacio inconsistente entre el accesorio y la tubería puede provocar defectos de soldadura que comprometan la integridad estructural de la unión, particularmente en aplicaciones de alta presión donde la falla podría tener graves consecuencias para la seguridad.

Las medidas de control de calidad, como las pruebas radiográficas, la inspección ultrasónica y las pruebas de tintes penetrantes, se utilizan comúnmente para verificar la integridad de la soldadura después de la instalación, especialmente en sistemas críticos como la generación de energía o el procesamiento petroquímico, donde los defectos de soldadura no detectados podrían provocar fallas catastróficas con el tiempo.

Seleccionar el accesorio para soldar a tope adecuado para su proyecto

Elegir el accesorio para soldar a tope correcto implica evaluar múltiples factores juntos, incluida la presión de funcionamiento de la tubería, el rango de temperatura, el fluido o gas que se transporta y las condiciones ambientales circundantes. Trabajar en estrecha colaboración con un proveedor experto y hacer referencia a los estándares industriales aplicables garantiza que los accesorios, materiales y clasificaciones de programación seleccionados se alineen con precisión con las demandas del sistema de tuberías específico, lo que en última instancia respalda la confiabilidad y seguridad a largo plazo en toda la instalación.
